작성일: 2023년 7월 16일
IPv6 스터디하면서 참고했던 자료나 기억할 것을 여기에 기록하기
IPv6 주소 표기
- 128 bit
- 16 bit 씩 8자리로 구성. 각 자리는 콜론으로 구분
- 앞 64 bit는 network address, 뒤 64 bit는 장비의 network interface address
(network address는 64 bit 길이 가 아니어도 된다. 더 크거나 더 작아도 된다.) - IPv6 주소 예시
| 2001:db8:0:1::a00:1 |
| 2001:db8:0:1::a00:1/64 |
IPv4, IPv6 Header 구조 비교
IPv6 확장 Header
IPv6 통신 방식 (Network Node 간 통신 방식)
| IPv6 통신 방식 | Description |
| Unicast | 1:1 통신 (특정 1개 Node간 통신) |
| Multicast | 1:N 또는 N:M 노드간 통신 |
| Anycast | 전세계에 동일한 Anycast address를 가진 node 중에서 가장 통신 cost가 적게 되는 node를 선택하여 통신 |
IPv6 주소 종류
Unicast Address 종류
| Unicast Address 종류 | Description |
| Global Unicast Address | - Public IP Address - IPv4에 비유하자면 Public IP address 같은 용도로 사용하는 IPv6 address - 2000::/3 - 각 기관별 IPv6 할당 가능한 주소 값을 아래 할당 표를 열람 https://www.iana.org/assignments/ipv6-unicast-address-assignments/ipv6-unicast-address-assignments.xhtml - 국내 IPv6 관리 대행자별 IPv6 주소 목록 https://krnic.kisa.or.kr/jsp/business/management/isCurrentIpv6.jsp |
| Link-Local Unicast Address | - Link 내에서만 사용 가능한 Address. - 예를 들어, Router-A가 Link-Local Unicast Address를 Destination Address로 하는 패킷을 받으면 다른 Network로 Forward하지 않는다. - 그래서 1개 Link 구간에서 Network control message를 전달할 때, 이 주소를 사용한다. - 만약, 1개 물리적 포트에 Global Unicast Address와 Link-Local Unicast Address를 모두 설정한 경우라면 Global Unicast Address 값을 변경하는 경우에도 Link-Local Unicast Address로 통신이 가능하다. - 1개 Link 내에서만 통신이 가능하기 때문에 ICMPv6를 이용한 외부에서의 공격을 원천적으로 막을 수 있다. - IPv4의 자동 설정 IP 주소인 169.254.x.x에 유사한 목적으로 사용됨 - FE80::/10 |
| Unique Local Unicast Address | - IPv4에 비유하자면 Private network address(10.0.0.0 172.16.0.0 192.168.0.0) 같은 IPv6 address. - 예를 들어, 1개 회사 빌딩 내부에서의 통신, 1개 대학 캠퍼스 내부에서의 통신만 할 때 이 주소를 사용한다. - FC00::/7 |
예시: Global Unicast Address

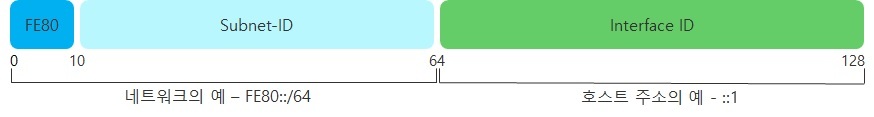

예시: Link Local Unicast Address
Multicast Address
ff00::/8 - IPv6 멀티캐스트를 위한 주소공간이다. IPv4에서 제공했던 브로드캐스트는 IPv6에서는 더 이상 지원되지 않으며, IPv6에서는 대신 멀티캐스트를 사용해야 한다.
| Multicast Address 종류 | Description |
| Solicited Node Multicast | - 이더넷 환경에서 Neighbor 탐색 과정(IPv4의 ARP 과정과 유사)에 사용 - Auto configuration 과정에서 DAD(Duplicate Address Detection) 과정을 거칠 때 사용 - Solicited Node Multicast 주소의 112비트 부분은 FF02::1:FF로 정해져 있으며 나머지 24비트는 IPv6의 최하위 24비트 부분을 차용하여 사용 (예: IPv6 주소-2001:1:1:1::1234:5678 → Solicited node multicast 주소- FF02::1:FF34:5678) |
| All Node Multicast | - 노드의 모든 IPv6 호스트와 라우터들이 소속되어 있는 그룹 - All node multicast주소는 FF02::1 사용 |
| All Router Multicast | - 모든 IPv6 라우터들이 소속되어 있는 그룹 - All router multicast 주소는 FF02::2 사용 |

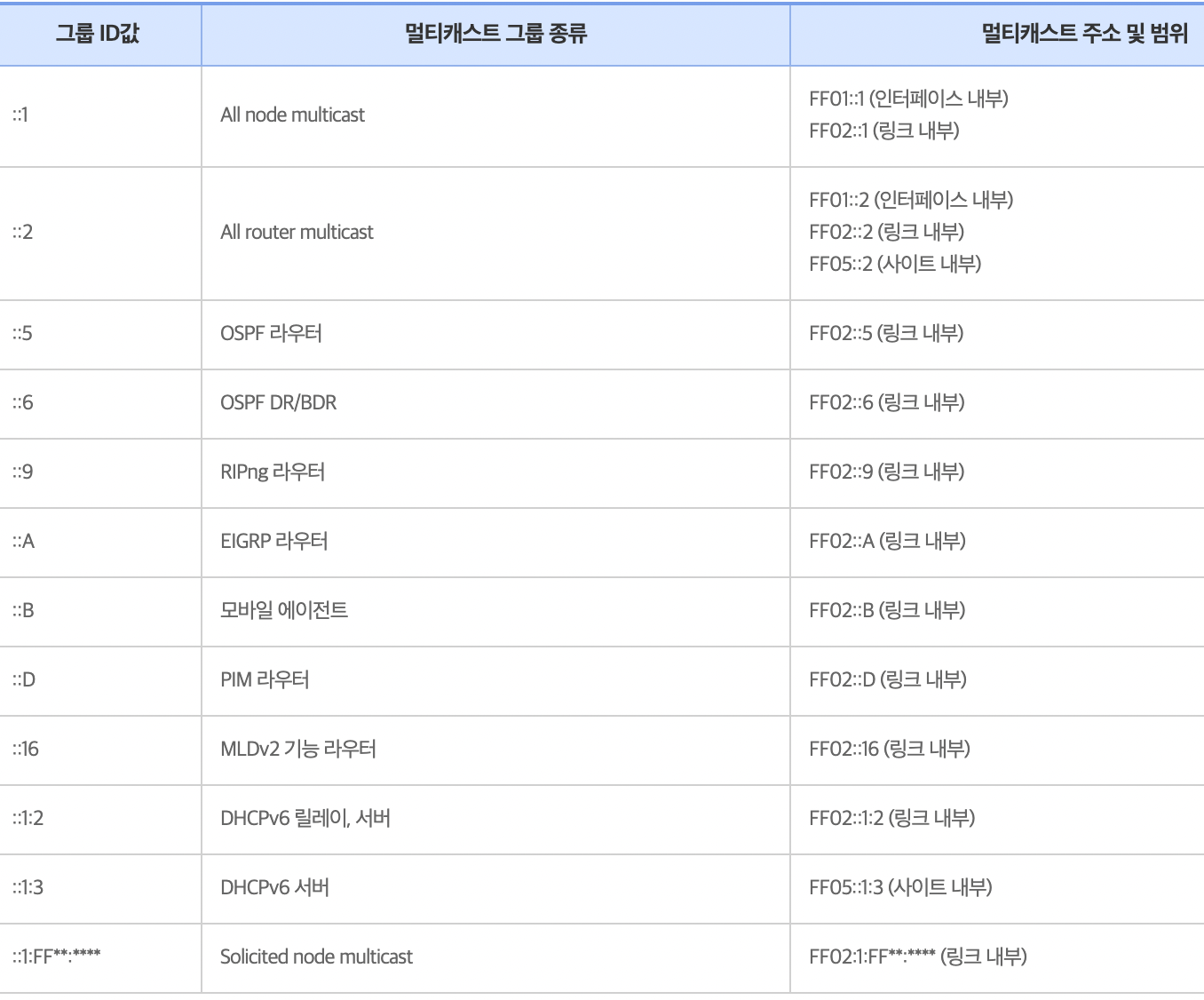

IPv6 Multicast Group
Anycast Address
Anycast 통신은 ‘1:가장 가까운 1’간의 통신방식이라고 정의할 수 있다.
동일한 주소를 가지는 여러 목적지 장비들 중 출발지 장비와 가장 가까운 장비가 응답을 하는 통신방식이다.
이러한 통신방식은 멀티캐스트와 유사하지만 멀티캐스트의 경우 동일 그룹에 소속된 장비들이 응답을 하는 반면, 애니캐스트의 경우는 동일 주소를 가지는 장비들 중 가장 가까운 장비 하나만 응답을 한다는 차이가 있다.
IPv4-mapped IPv6 addresses
| 주소 표현 예시 | ::FFFF:129.144.52.38 |
| 명령 사용 예시 | $ ping ::ffff:192.168.139.50 $ ping ::ffff:c0a8:8b32 |
IPv6 Address Scope 개념
| IPv6 Address Scope 종류 | Description |
| Global Scope | IPv6로 통신할 수 있는 모든 영역 (예: 지구 전체) |
| Link-Local Scope | Broadcast domain 또는 Network interface가 직접 연결된 Link 영역 |
| Site-Local Scope | [ 내 생각: 실제로 이 Site-Local Scope 개념이 사용되는지 모르겠음 ] [ 내 생각: Site-Local Address는 2004년 10월 RFC3897에서 폐기되었음. 아마 Site-Local Scope의 모호성 때문에 폐기한 것이 아닌가 추정해봄 ] 한 조직의 관리자가 관리하는 Network 영역 (예: 특정 통신사, 회사, 호텔, 정부청사 같은 영역) 네트워크 관리자가 Site-Local Scope을 설정하는 것이므로 Scope의 경계를 설명하기 애매하다. 예를 들어, 네트워크 관리자가 A회사와 B호텔을 1개의 Site-Local Scope으로 지정하면, 의도하지 않게 Networking이 되는 상황이 발생 |
국내 IPv6 관리대행자별 IPv6 주소 목록 (2023.07.17 현재)
| 기관명 | 영문서비스명 | 시작주소 | 프리픽스 | 개수 | 할당일 |
| 에이비클 | ABCLE | 2001:0EF8:: | /32 | 65536 | 20040524 |
| (주)아프리카티비 | AFREECATV | 2406:6600:: | /32 | 65536 | 20110124 |
| (주)엘지유플러스 | BORANET | 2001:0270:: | /32 | 65536 | 20000908 |
| 씨디네트웍스 | CDNETWORKS | 2401:C500:: | /32 | 65536 | 20110830 |
| (주) 씨엠비 | CMBI-NETDJ | 2403:6500:: | /32 | 65536 | 20120326 |
| 주식회사 씨엠비영등포방송 | CMBI-NETHK | 2404:2300:: | /32 | 65536 | 20120607 |
| 주식회사 씨엠비광주방송 | CMBKWANGJUNET | 2406:B000:: | /32 | 65536 | 20080324 |
| 주식회사 씨엠비광주방송 | CMBKWANGJUNET | 2402:7000:: | /32 | 65536 | 20080403 |
| (주)다우기술 | DAOU | 2403:3E00:: | /32 | 65536 | 20100707 |
| 디지털엣지코리아 | DEK-NET | 2400:FD60:: | /32 | 65536 | 20230512 |
| 삼정데이타서비스(주) | DIRECT-HOSTING | 2403:3700:: | /32 | 65536 | 20120307 |
| 주식회사 딜라이브 | DLIVE | 2402:BE00:: | /32 | 65536 | 20100608 |
| 드림라인(주) | DREAMX | 2001:0C48:: | /32 | 65536 | 20020812 |
| 두루안 | DURUAN | 2001:0390:: | /32 | 65536 | 20020207 |
| (주)이호스트아이씨티 | EHOSTICT | 2407:0B00:: | /32 | 65536 | 20130529 |
| (주)가비아 | GABIA-IP | 2401:9EC0:: | /32 | 65536 | 20170811 |
| 한국케이블TV푸른방송(주) | GCS | 2407:2000:: | /32 | 65536 | 20070716 |
| 엔티티코리아 주식회사 | GIN | 2001:0D38:: | /32 | 65536 | 20030515 |
| 하이온넷(주) | HAIONNET | 2404:0800:: | /32 | 65536 | 20080912 |
| 주식회사 에이치씨엔 | HCN | 2001:0EA0:: | /32 | 65536 | 20040329 |
| 주식회사 하이라인닷넷 | HINETWORKS | 2407:B200:: | /32 | 65536 | 20110314 |
| 호스트웨이아이디씨(주) | HOSTWAY | 2406:AD00:: | /32 | 65536 | 20130410 |
| 효성ITX | HYOSUNGCDN | 2407:3500:: | /32 | 65536 | 20130618 |
| 인천국제공항공사 | IIAC | 2400:A0A0:: | /32 | 65536 | 20220816 |
| 주식회사 아이네트호스팅 | INET | 2001:0F48:: | /32 | 65536 | 20040806 |
| JCN울산중앙방송(주) | JCN | 2402:1A00:: | /32 | 65536 | 20100506 |
| 주식회사 제이엔디통신 | JNDINFO | 2402:6100:: | /32 | 65536 | 20111101 |
| 금강방송주식회사 | KCNNET | 2403:6300:: | /32 | 65536 | 20120326 |
| 한국데이타 | KDATA | 2406:6800:: | /32 | 65536 | 20090402 |
| (주)한국데이터통신 | KDTIDC | 2405:3500:: | /32 | 65536 | 20120921 |
| (주)엘지유플러스 | KIDC | 2001:0ED0:: | /32 | 65536 | 20040418 |
| 주식회사 케이아이엔엑스 | KINXINC | 2001:07FA:0008:: | /48 | 1 | 20020402 |
| 주식회사 케이아이엔엑스 | KINXINC | 2401:2700:: | /32 | 65536 | 20110615 |
| 한국지능정보사회진흥원 | KOREN | 2407:C000:: | /32 | 65536 | 20070522 |
| 한국지능정보사회진흥원 | KOREN | 2406:D000:: | /32 | 65536 | 20080204 |
| 주식회사 케이티 | KORNET | 2001:0220:: | /32 | 65536 | 19991006 |
| 주식회사 케이티 | KORNET | 2001:0280:: | /32 | 65536 | 20000927 |
| 주식회사 케이티 | KORNET | 2001:02B0:: | /32 | 65536 | 20010102 |
| 주식회사 케이티 | KORNET | 2001:0E60:: | /32 | 65536 | 20040213 |
| 주식회사 케이티 | KORNET | 2001:0EA8:: | /32 | 65536 | 20040331 |
| 주식회사 케이티 | KORNET | 2001:0EF0:: | /32 | 65536 | 20040524 |
| 주식회사 케이티 | KORNET | 2400:0000:: | /20 | 268435456 | 20050601 |
| 재단법인 한국교육전산망협의회 | KREN | 2001:0E70:: | /32 | 65536 | 20040317 |
| 재단법인 한국교육전산망협의회 | KREN | 2402:0000:: | /22 | 67108864 | 20061107 |
| 한국과학기술정보연구원 | KREONet | 2001:0320:: | /32 | 65536 | 20010823 |
| (주)한국무역정보통신 | KTNET | 2001:0EB8:: | /32 | 65536 | 20040407 |
| 주식회사 엘지헬로비전 | LG-HELLOVISION | 2405:7B00:: | /32 | 65536 | 20121017 |
| (주) 엘지씨엔에스 | LG-NET | 2400:3300:: | /32 | 65536 | 20110407 |
| (주)엘지유플러스 | LGTELECOM | 2001:4430:: | /32 | 65536 | 20050706 |
| 엘엑스(IP주소 인터넷 서비스 업체) | LXN | 2402:3100:: | /32 | 65536 | 20111012 |
| 네이버클라우드 주식회사 | NBP-NET | 2402:DE00:: | /32 | 65536 | 20110107 |
| (주)비트넷 | NETIP | 2405:5F00:: | /32 | 65536 | 20121010 |
| 엔에이치엔클라우드 | NHNCLOUD-NET | 2405:D880:: | /32 | 65536 | 20160630 |
| 남인천방송(주) | NIBDIGITAL | 2407:B800:: | /32 | 65536 | 20090520 |
| 피란하시스템즈 | PIRANHA | 2402:F400:: | /32 | 65536 | 20100113 |
| (주)엘지유플러스 | PUBNETPLUS | 2001:0E78:: | /32 | 65536 | 20040317 |
| 삼성에스디에스(주) | SAMSUNGSDS | 2001:0330:: | /32 | 65536 | 20010920 |
| 삼성에스디에스(주) | SAMSUNGSDS | 2404:0180:: | /28 | 1048576 | 20060829 |
| (주)에스비코리아 | SBKOREACORP | 2400:FDA6:: | /32 | 65536 | 20230512 |
| 세종텔레콤 주식회사 | SHINBIRO | 2001:03A8:: | /32 | 65536 | 20020402 |
| 세종텔레콤 주식회사 | SHINBIRO | 2001:0CF0:: | /32 | 65536 | 20030122 |
| SK(주) | SK-NET | 2405:8600:: | /32 | 65536 | 20101202 |
| 에스케이텔레콤(주) | SK-TELECOM-NET | 2001:02D8:: | /32 | 65536 | 20010406 |
| 에스케이텔레콤(주) | SK-TELECOM-NET | 2001:0F28:: | /32 | 65536 | 20040708 |
| 에스케이텔링크주식회사 | SKTelink | 2001:0E98:: | /32 | 65536 | 20040329 |
| 케이디디아이코리아(주) | TELEHOUSE-SEOUL | 2400:1800:: | /32 | 65536 | 20090128 |
| 유엘네트웍스 | ULNETWORKS | 2405:4300:: | /32 | 65536 | 20120925 |
| 주식회사 넥스지 | VAAN | 2402:5800:: | /32 | 65536 | 20080703 |
| 주식회사 브이토피아 | VTOPIA | 2406:D700:: | /32 | 65536 | 20130502 |
| (주)엘지유플러스 | Xpeed | 2406:5900:: | /32 | 65536 | 20130306 |
| 에스케이브로드밴드주식회사 | broadNnet | 2001:0290:: | /32 | 65536 | 20001030 |
| 에스케이브로드밴드주식회사 | broadNnet | 2001:0378:: | /32 | 65536 | 20011218 |
| 에스케이브로드밴드주식회사 | broadNnet | 2001:0EE8:: | /32 | 65536 | 20040517 |
| 에스케이브로드밴드주식회사 | broadNnet | 2001:44D0:: | /28 | 1048576 | 20051110 |
| 에스케이브로드밴드주식회사 | broadNnet | 2401:4000:: | /32 | 65536 | 20070316 |
| 에스케이브로드밴드주식회사 | broadNnet | 2406:4000:: | /32 | 65536 | 20070316 |
| 에스케이브로드밴드주식회사 | broadNnet | 2401:A800:: | /32 | 65536 | 20080602 |
| 에스케이브로드밴드주식회사 | broadNnet | 2405:5800:: | /32 | 65536 | 20081020 |
| 에스케이브로드밴드주식회사 | broadNnet | 2407:6500:: | /32 | 65536 | 20130705 |
| 에스케이브로드밴드주식회사 | broadNnet | 2407:6700:: | /32 | 65536 | 20130705 |
| 에스케이브로드밴드주식회사 | broadNnet | 2407:9100:: | /32 | 65536 | 20130718 |
| 에스케이브로드밴드주식회사 | broadNnet | 2407:C700:: | /32 | 65536 | 20130822 |
| 에스케이브로드밴드주식회사 | broadNnet | 2400:4980:: | /32 | 65536 | 20131106 |
| 에스케이브로드밴드주식회사 | broadNnet | 2400:4780:: | /32 | 65536 | 20131111 |
| 에스케이브로드밴드주식회사 | broadNnet | 2400:9E80:: | /32 | 65536 | 20140213 |
| 에스케이브로드밴드주식회사 | broadNnet | 2400:9F80:: | /32 | 65536 | 20140213 |
| 에스케이브로드밴드주식회사 | broadNnet | 2400:A580:: | /32 | 65536 | 20140218 |
| 에스케이브로드밴드주식회사 | broadNnet | 2400:E180:: | /32 | 65536 | 20140415 |
| (주)이지오스 | eGIOSNET | 2405:C000:: | /32 | 65536 | 20070509 |
Linux (Ubuntu)에서 IPv6 Address 사용
IPv6 Address 설정하기 (nmcli 명령 사용)
## ip addr 명령으로 설정
## a) IPv6 주소 설정
$ ip -6 addr add 2001:db8:0:1::a00:2/64 dev enp1s0
## b) IPv6 주소 삭제
$ ip -6 addr del 2001:db8:0:1::a00:2/64 dev enp1s0
## c) IPv6 주소 확인
$ ip -6 addr show dev enp1s0
## nmcli 명령으로 설정
## a) Network device list 출력
$ nmcli dev
## b) IPv6 주소 설정
$ nmcli con mod ens0 ipv6.address 2001:db8:0:1::a00:1/64 ipv6.gateway 2001:db8:0:1::1
참고 문서 https://www.lesstif.com/system-admin/centos-nmcli-ip-static-ip-98926807.html
IPv6 Address 설정하기 (Gnome GUI 설정 화면 사용)
아래 예시 화면처럼 [IPv6] 설정 탭에서 Address, Prefix, Gateway를 설정한다.
Web Browser로 IPv6 주소의 웹 페이지 조회하기
아래 예제처럼 주소창에 IPv6 주소값을 입력하고 테스트해본다.
http://[2001:db8:0:1::a00:1]:8080/
curl 명령으로 동일하게 테스트할 수 있다. (아래 예제를 참고)
$ curl http://[2001:db8:0:1::a00:1]:8080/
Hello from example application. (written by Andrew)
$
CURL 명령으로 IPv6 주소 확인하기 (Global scope address)
## 이 장비의 Network port에 설정된 IPv6 주소 열람하기
$ ip -6 addr
## IPv6 주소 중에서 Global scope 주소만 열람하기
$ ip -6 addr show scope global
## 나의 NAT 장비의 IPv6 인터넷 주소 확인하기
## (참고: NAT에 IPv6가 설정되지 않았으면, IPv4 주소가 출력된다)
$ dig -6 TXT +short o-o.myaddr.l.google.com @ns1.google.com
$ dig -t aaaa +short myip.opendns.com @resolver1.opendns.com
$ curl -6 https://ifconfig.co
$ curl -6 https://ipv6.icanhazip.com
$ ssh -6 sshmyip.com
IPv4 to IPv6 주소 변환하기
참고 문서:
KRNIC 스터디 자료
https://xn--3e0bx5euxnjje69i70af08bea817g.xn--3e0b707e/jsp/resources/vsix/icmp.jsp
NDP 설명 영상
https://www.youtube.com/watch?v=A3LFt7CHpgs
https://www.minzkn.com/moniwiki/wiki.php/IPv6
https://en.wikipedia.org/wiki/IPv6_address
