IPv6 개요, Ubuntu의 IPv6 주소 설정 방법



---



작성일: 2023년 7월 16일
IPv6 스터디하면서 참고했던 자료나 기억할 것을 여기에 기록하기

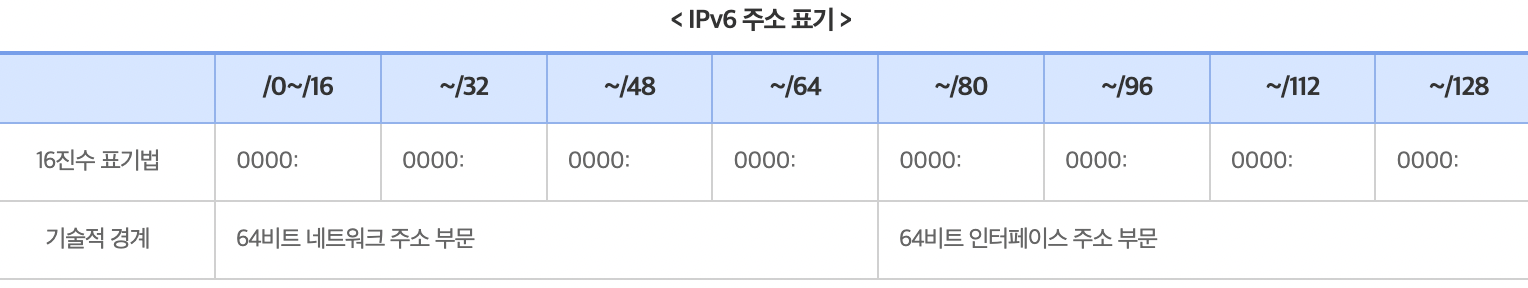

IPv6 주소 표기

IPv6 주소 표기

• 128 bit
• 16 bit 씩 8자리로 구성. 각 자리는 콜론으로 구분
• 앞 64 bit는 network address, 뒤 64 bit는 장비의 network interface address
  (network address는 64 bit 길이가 아니어도 된다. 더 크거나 더 작아도 된다.)
• IPv6 주소 예시

2001:db8:0:1::a00:1

2001:db8:0:1::a00:1/64



IPv4, IPv6 Header 구조 비교

IPv4, IPv6 Header 구조 비교

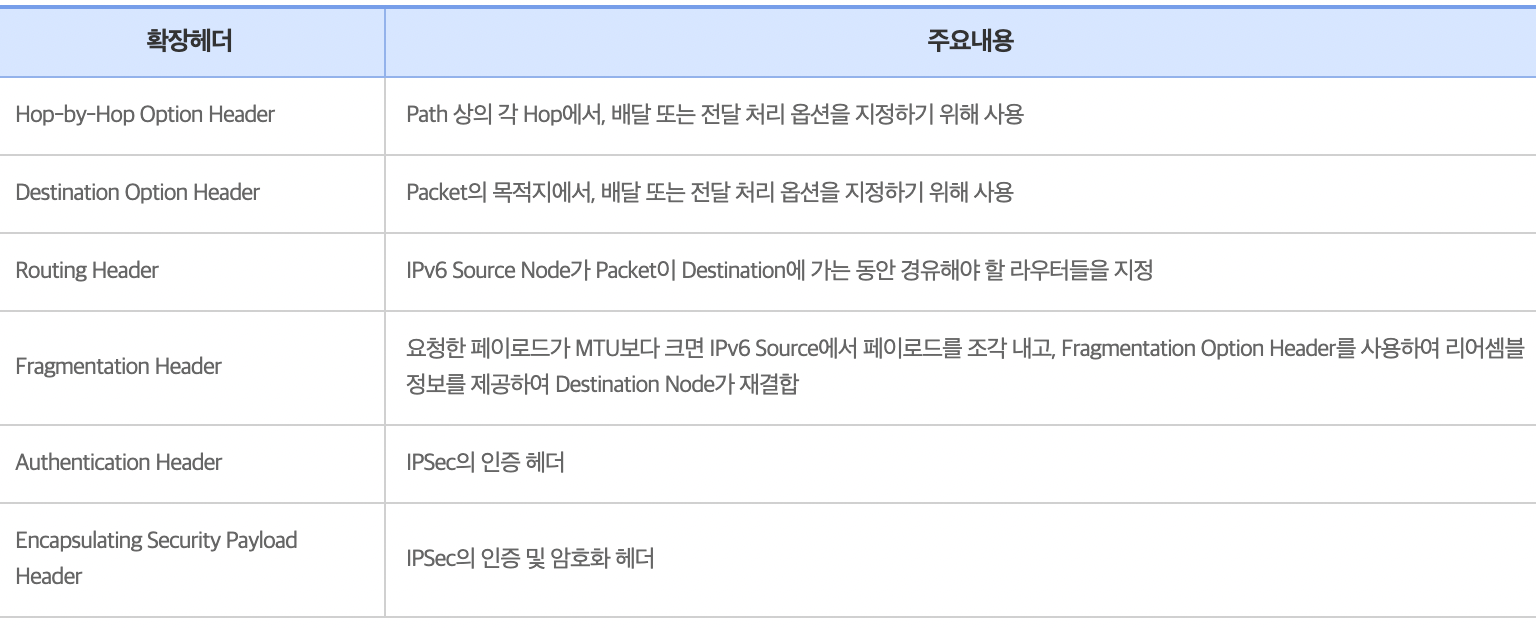

IPv6 확장 Header



IPv6 확장 Header



IPv6 통신 방식 (Network Node 간 통신 방식)

IPv6 통신 방식	Description
Unicast	1:1 통신 (특정 1개 Node간 통신)
Multicast	1:N 또는 N:M 노드간 통신
Anycast	전세계에 동일한 Anycast address를 가진 node 중에서 가장 통신 cost가 적게 되는 node를 선택하여 통신





IPv6 주소 종류

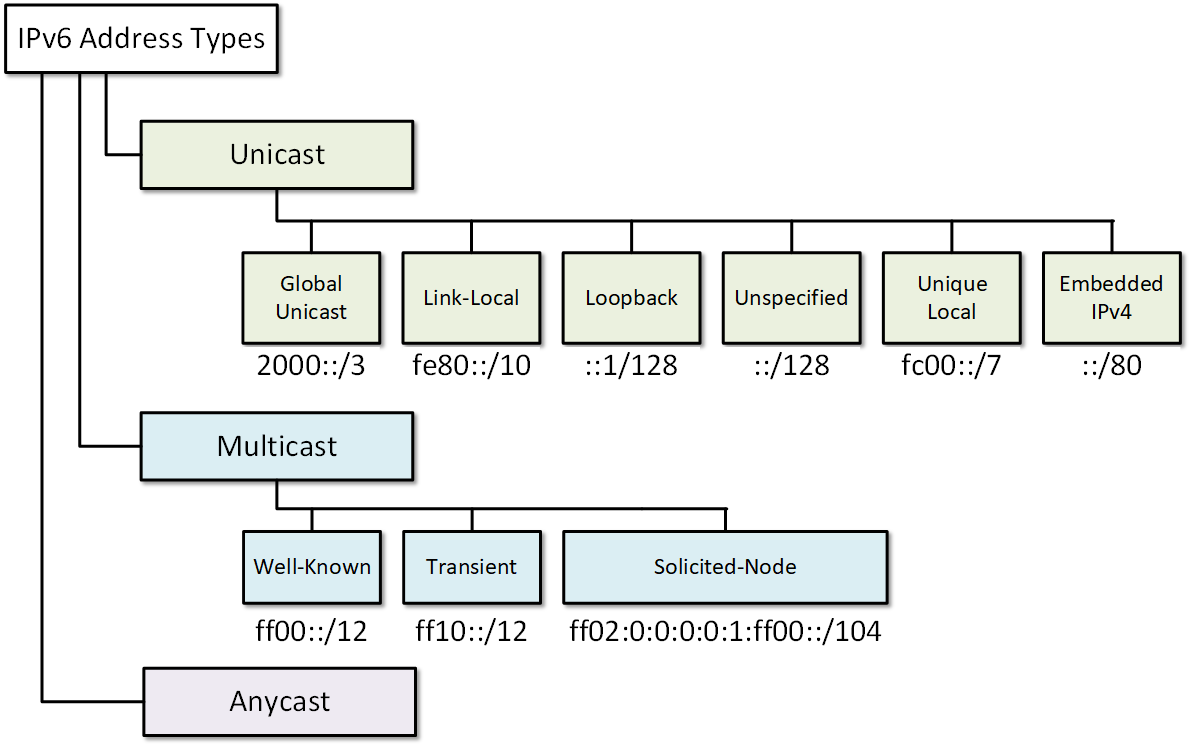

IPv6 Address Types

Unicast Address 종류

Unicast Address 종류	Description
Global Unicast Address	- Public IP Address - IPv4에 비유하자면 Public IP address 같은 용도로 사용하는 IPv6 address - 2000::/3 - 각 기관별 IPv6 할당 가능한 주소 값을 아래 할당 표를 열람    https://www.iana.org/assignments/ipv6-unicast-address-assignments/ipv6-unicast-address-assignments.xhtml - 국내 IPv6 관리 대행자별 IPv6 주소 목록    https://krnic.kisa.or.kr/jsp/business/management/isCurrentIpv6.jsp
Link-Local Unicast Address	- Link 내에서만 사용 가능한 Address. - 예를 들어, Router-A가 Link-Local Unicast Address를 Destination Address로 하는 패킷을 받으면 다른 Network로 Forward하지 않는다. - 그래서 1개 Link 구간에서 Network control message를 전달할 때, 이 주소를 사용한다. - 만약, 1개 물리적 포트에 Global Unicast Address와 Link-Local Unicast Address를 모두 설정한 경우라면 Global Unicast Address 값을 변경하는 경우에도 Link-Local Unicast Address로 통신이 가능하다. - 1개 Link 내에서만 통신이 가능하기 때문에 ICMPv6를 이용한 외부에서의 공격을 원천적으로 막을 수 있다. - IPv4의 자동 설정 IP 주소인 169.254.x.x에 유사한 목적으로 사용됨 - FE80::/10
Unique Local Unicast Address	- IPv4에 비유하자면 Private network address(10.0.0.0 172.16.0.0 192.168.0.0) 같은 IPv6 address. - 예를 들어, 1개 회사 빌딩 내부에서의 통신, 1개 대학 캠퍼스 내부에서의 통신만 할 때 이 주소를 사용한다. - FC00::/7

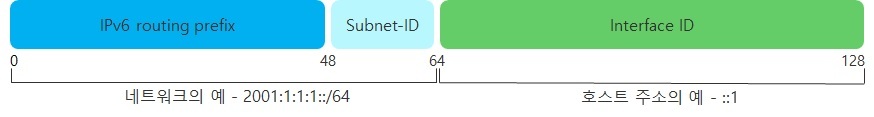

예시: Global Unicast Address

(예시) Global Unicast Address

예시: Link Local Unicast Address

(예시) Link Local Unicast Address



Multicast Address

ff00::/8 - IPv6 멀티캐스트를 위한 주소공간이다. IPv4에서 제공했던 브로드캐스트는 IPv6에서는 더 이상 지원되지 않으며, IPv6에서는 대신 멀티캐스트를 사용해야 한다.

Multicast Address 종류	Description
Solicited Node Multicast	- 이더넷 환경에서 Neighbor 탐색 과정(IPv4의 ARP 과정과 유사)에 사용 - Auto configuration 과정에서 DAD(Duplicate Address Detection) 과정을 거칠 때 사용 - Solicited Node Multicast 주소의 112비트 부분은 FF02::1:FF로 정해져 있으며 나머지 24비트는 IPv6의 최하위 24비트 부분을 차용하여 사용 (예: IPv6 주소-2001:1:1:1::1234:5678 → Solicited node multicast 주소- FF02::1:FF34:5678)
All Node Multicast	- 노드의 모든 IPv6 호스트와 라우터들이 소속되어 있는 그룹 - All node multicast주소는 FF02::1 사용
All Router Multicast	- 모든 IPv6 라우터들이 소속되어 있는 그룹 - All router multicast 주소는 FF02::2 사용

IPv6 Multicast Group

IPv6 Multicast Group



Anycast Address

Anycast 통신은 ‘1:가장 가까운 1’간의 통신방식이라고 정의할 수 있다.

동일한 주소를 가지는 여러 목적지 장비들 중 출발지 장비와 가장 가까운 장비가 응답을 하는 통신방식이다.
이러한 통신방식은 멀티캐스트와 유사하지만 멀티캐스트의 경우 동일 그룹에 소속된 장비들이 응답을 하는 반면, 애니캐스트의 경우는 동일 주소를 가지는 장비들 중 가장 가까운 장비 하나만 응답을 한다는 차이가 있다.



IPv4-mapped IPv6 addresses

주소 표현 예시	::FFFF:129.144.52.38
명령 사용 예시	$  ping ::ffff:192.168.139.50 $  ping ::ffff:c0a8:8b32



IPv6 Address Scope 개념

IPv6 Address Scope 종류	Description
Global Scope	IPv6로 통신할 수 있는 모든 영역 (예: 지구 전체)
Link-Local Scope	Broadcast domain 또는 Network interface가 직접 연결된 Link 영역
Site-Local Scope	[ 내 생각:  실제로 이 Site-Local Scope 개념이 사용되는지 모르겠음 ] [ 내 생각:  Site-Local Address는 2004년 10월 RFC3897에서 폐기되었음. 아마 Site-Local Scope의 모호성 때문에 폐기한 것이 아닌가 추정해봄 ] 한 조직의 관리자가 관리하는 Network 영역 (예: 특정 통신사, 회사, 호텔, 정부청사 같은 영역) 네트워크 관리자가 Site-Local Scope을 설정하는 것이므로 Scope의 경계를 설명하기 애매하다. 예를 들어, 네트워크 관리자가 A회사와 B호텔을 1개의 Site-Local Scope으로 지정하면, 의도하지 않게 Networking이 되는 상황이 발생





국내 IPv6 관리대행자별 IPv6 주소 목록 (2023.07.17 현재)

기관명	영문서비스명	시작주소	프리픽스	개수	할당일
에이비클	ABCLE	2001:0EF8::	/32	65536	20040524
(주)아프리카티비	AFREECATV	2406:6600::	/32	65536	20110124
(주)엘지유플러스	BORANET	2001:0270::	/32	65536	20000908
씨디네트웍스	CDNETWORKS	2401:C500::	/32	65536	20110830
(주) 씨엠비	CMBI-NETDJ	2403:6500::	/32	65536	20120326
주식회사 씨엠비영등포방송	CMBI-NETHK	2404:2300::	/32	65536	20120607
주식회사 씨엠비광주방송	CMBKWANGJUNET	2406:B000::	/32	65536	20080324
주식회사 씨엠비광주방송	CMBKWANGJUNET	2402:7000::	/32	65536	20080403
(주)다우기술	DAOU	2403:3E00::	/32	65536	20100707
디지털엣지코리아	DEK-NET	2400:FD60::	/32	65536	20230512
삼정데이타서비스(주)	DIRECT-HOSTING	2403:3700::	/32	65536	20120307
주식회사 딜라이브	DLIVE	2402:BE00::	/32	65536	20100608
드림라인(주)	DREAMX	2001:0C48::	/32	65536	20020812
두루안	DURUAN	2001:0390::	/32	65536	20020207
(주)이호스트아이씨티	EHOSTICT	2407:0B00::	/32	65536	20130529
(주)가비아	GABIA-IP	2401:9EC0::	/32	65536	20170811
한국케이블TV푸른방송(주)	GCS	2407:2000::	/32	65536	20070716
엔티티코리아 주식회사	GIN	2001:0D38::	/32	65536	20030515
하이온넷(주)	HAIONNET	2404:0800::	/32	65536	20080912
주식회사 에이치씨엔	HCN	2001:0EA0::	/32	65536	20040329
주식회사 하이라인닷넷	HINETWORKS	2407:B200::	/32	65536	20110314
호스트웨이아이디씨(주)	HOSTWAY	2406:AD00::	/32	65536	20130410
효성ITX	HYOSUNGCDN	2407:3500::	/32	65536	20130618
인천국제공항공사	IIAC	2400:A0A0::	/32	65536	20220816
주식회사 아이네트호스팅	INET	2001:0F48::	/32	65536	20040806
JCN울산중앙방송(주)	JCN	2402:1A00::	/32	65536	20100506
주식회사 제이엔디통신	JNDINFO	2402:6100::	/32	65536	20111101
금강방송주식회사	KCNNET	2403:6300::	/32	65536	20120326
한국데이타	KDATA	2406:6800::	/32	65536	20090402
(주)한국데이터통신	KDTIDC	2405:3500::	/32	65536	20120921
(주)엘지유플러스	KIDC	2001:0ED0::	/32	65536	20040418
주식회사 케이아이엔엑스	KINXINC	2001:07FA:0008::	/48	1	20020402
주식회사 케이아이엔엑스	KINXINC	2401:2700::	/32	65536	20110615
한국지능정보사회진흥원	KOREN	2407:C000::	/32	65536	20070522
한국지능정보사회진흥원	KOREN	2406:D000::	/32	65536	20080204
주식회사 케이티	KORNET	2001:0220::	/32	65536	19991006
주식회사 케이티	KORNET	2001:0280::	/32	65536	20000927
주식회사 케이티	KORNET	2001:02B0::	/32	65536	20010102
주식회사 케이티	KORNET	2001:0E60::	/32	65536	20040213
주식회사 케이티	KORNET	2001:0EA8::	/32	65536	20040331
주식회사 케이티	KORNET	2001:0EF0::	/32	65536	20040524
주식회사 케이티	KORNET	2400:0000::	/20	268435456	20050601
재단법인 한국교육전산망협의회	KREN	2001:0E70::	/32	65536	20040317
재단법인 한국교육전산망협의회	KREN	2402:0000::	/22	67108864	20061107
한국과학기술정보연구원	KREONet	2001:0320::	/32	65536	20010823
(주)한국무역정보통신	KTNET	2001:0EB8::	/32	65536	20040407
주식회사 엘지헬로비전	LG-HELLOVISION	2405:7B00::	/32	65536	20121017
(주) 엘지씨엔에스	LG-NET	2400:3300::	/32	65536	20110407
(주)엘지유플러스	LGTELECOM	2001:4430::	/32	65536	20050706
엘엑스(IP주소 인터넷 서비스 업체)	LXN	2402:3100::	/32	65536	20111012
네이버클라우드 주식회사	NBP-NET	2402:DE00::	/32	65536	20110107
(주)비트넷	NETIP	2405:5F00::	/32	65536	20121010
엔에이치엔클라우드	NHNCLOUD-NET	2405:D880::	/32	65536	20160630
남인천방송(주)	NIBDIGITAL	2407:B800::	/32	65536	20090520
피란하시스템즈	PIRANHA	2402:F400::	/32	65536	20100113
(주)엘지유플러스	PUBNETPLUS	2001:0E78::	/32	65536	20040317
삼성에스디에스(주)	SAMSUNGSDS	2001:0330::	/32	65536	20010920
삼성에스디에스(주)	SAMSUNGSDS	2404:0180::	/28	1048576	20060829
(주)에스비코리아	SBKOREACORP	2400:FDA6::	/32	65536	20230512
세종텔레콤 주식회사	SHINBIRO	2001:03A8::	/32	65536	20020402
세종텔레콤 주식회사	SHINBIRO	2001:0CF0::	/32	65536	20030122
SK(주)	SK-NET	2405:8600::	/32	65536	20101202
에스케이텔레콤(주)	SK-TELECOM-NET	2001:02D8::	/32	65536	20010406
에스케이텔레콤(주)	SK-TELECOM-NET	2001:0F28::	/32	65536	20040708
에스케이텔링크주식회사	SKTelink	2001:0E98::	/32	65536	20040329
케이디디아이코리아(주)	TELEHOUSE-SEOUL	2400:1800::	/32	65536	20090128
유엘네트웍스	ULNETWORKS	2405:4300::	/32	65536	20120925
주식회사 넥스지	VAAN	2402:5800::	/32	65536	20080703
주식회사 브이토피아	VTOPIA	2406:D700::	/32	65536	20130502
(주)엘지유플러스	Xpeed	2406:5900::	/32	65536	20130306
에스케이브로드밴드주식회사	broadNnet	2001:0290::	/32	65536	20001030
에스케이브로드밴드주식회사	broadNnet	2001:0378::	/32	65536	20011218
에스케이브로드밴드주식회사	broadNnet	2001:0EE8::	/32	65536	20040517
에스케이브로드밴드주식회사	broadNnet	2001:44D0::	/28	1048576	20051110
에스케이브로드밴드주식회사	broadNnet	2401:4000::	/32	65536	20070316
에스케이브로드밴드주식회사	broadNnet	2406:4000::	/32	65536	20070316
에스케이브로드밴드주식회사	broadNnet	2401:A800::	/32	65536	20080602
에스케이브로드밴드주식회사	broadNnet	2405:5800::	/32	65536	20081020
에스케이브로드밴드주식회사	broadNnet	2407:6500::	/32	65536	20130705
에스케이브로드밴드주식회사	broadNnet	2407:6700::	/32	65536	20130705
에스케이브로드밴드주식회사	broadNnet	2407:9100::	/32	65536	20130718
에스케이브로드밴드주식회사	broadNnet	2407:C700::	/32	65536	20130822
에스케이브로드밴드주식회사	broadNnet	2400:4980::	/32	65536	20131106
에스케이브로드밴드주식회사	broadNnet	2400:4780::	/32	65536	20131111
에스케이브로드밴드주식회사	broadNnet	2400:9E80::	/32	65536	20140213
에스케이브로드밴드주식회사	broadNnet	2400:9F80::	/32	65536	20140213
에스케이브로드밴드주식회사	broadNnet	2400:A580::	/32	65536	20140218
에스케이브로드밴드주식회사	broadNnet	2400:E180::	/32	65536	20140415
(주)이지오스	eGIOSNET	2405:C000::	/32	65536	20070509



---



Linux (Ubuntu)에서 IPv6 Address 사용

IPv6 Address 설정하기 (nmcli 명령 사용)

## ip addr 명령으로 설정
##   a) IPv6 주소 설정
$ ip -6 addr add 2001:db8:0:1::a00:2/64 dev enp1s0

##   b) IPv6 주소 삭제
$ ip -6 addr del 2001:db8:0:1::a00:2/64 dev enp1s0

##   c) IPv6 주소 확인
$ ip -6 addr show dev enp1s0


## nmcli 명령으로 설정
##   a) Network device list 출력
$  nmcli  dev

##   b) IPv6 주소 설정
$ nmcli  con  mod  ens0  ipv6.address 2001:db8:0:1::a00:1/64  ipv6.gateway 2001:db8:0:1::1



참고 문서   https://www.lesstif.com/system-admin/centos-nmcli-ip-static-ip-98926807.html





IPv6 Address 설정하기 (Gnome GUI 설정 화면 사용)

아래 예시 화면처럼 [IPv6] 설정 탭에서 Address, Prefix, Gateway를 설정한다.

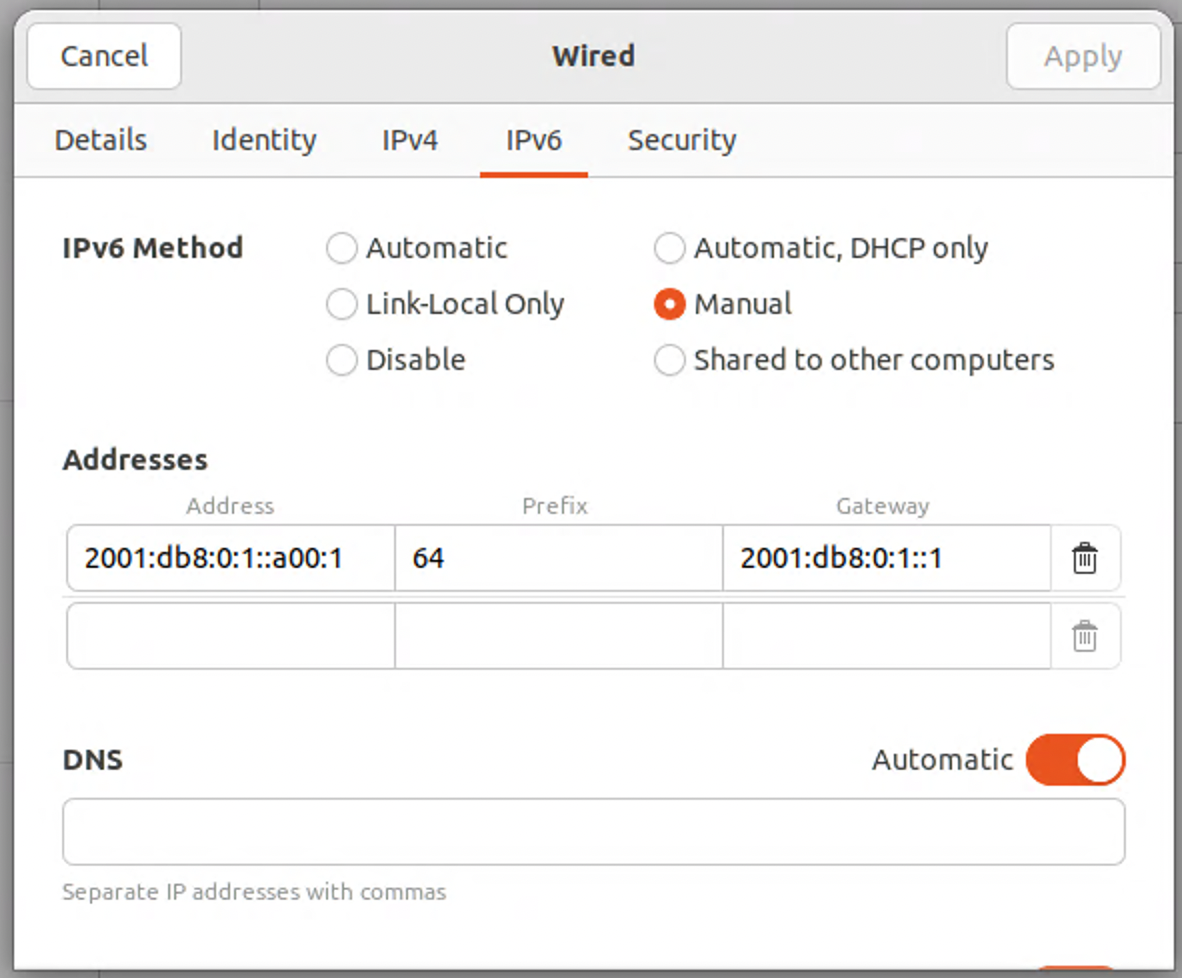

IPv6 설정 GUI 화면







Web Browser로 IPv6 주소의 웹 페이지 조회하기

아래 예제처럼 주소창에 IPv6 주소값을 입력하고 테스트해본다.

http://[2001:db8:0:1::a00:1]:8080/

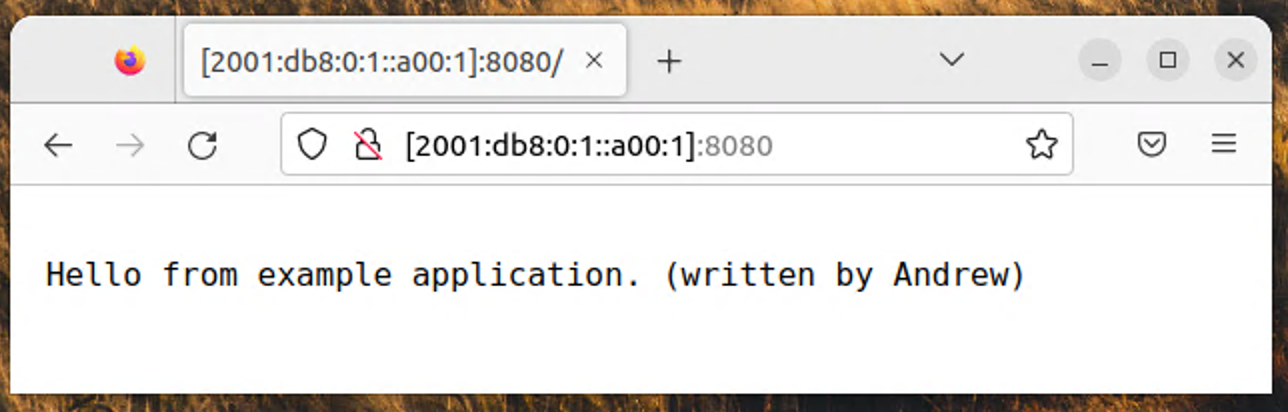

IPv6 주소의 웹페이지 조회



curl 명령으로 동일하게 테스트할 수 있다. (아래 예제를 참고)

$  curl http://[2001:db8:0:1::a00:1]:8080/

 Hello from example application. (written by Andrew)

$







CURL 명령으로 IPv6 주소 확인하기 (Global scope address)

## 이 장비의 Network port에 설정된 IPv6 주소 열람하기
$  ip -6 addr

## IPv6 주소 중에서 Global scope 주소만 열람하기
$  ip -6 addr show scope global

## 나의 NAT 장비의 IPv6 인터넷 주소 확인하기
## (참고: NAT에 IPv6가 설정되지 않았으면, IPv4 주소가 출력된다)
$  dig -6 TXT +short o-o.myaddr.l.google.com @ns1.google.com

$  dig -t aaaa +short myip.opendns.com @resolver1.opendns.com

$  curl -6 https://ifconfig.co

$  curl -6 https://ipv6.icanhazip.com

$  ssh -6 sshmyip.com











IPv4 to IPv6 주소 변환하기

IPv4 to IPv6 Conversion

IP Address



---





참고 문서:
  KRNIC 스터디 자료
    https://xn--3e0bx5euxnjje69i70af08bea817g.xn--3e0b707e/jsp/resources/vsix/icmp.jsp
  NDP 설명 영상
    https://www.youtube.com/watch?v=A3LFt7CHpgs
  https://www.minzkn.com/moniwiki/wiki.php/IPv6
  https://en.wikipedia.org/wiki/IPv6_address
